概述：

DDS6111-2導軌式電能表是我公司研制開發的一款新型單相電子式電能計量產品。該產品符合GB/T17215.321-2008和IEC62053-21國際標準中1級和2級靜止式交流有功電能表相關技術要求，適用于參比電壓為220/230V，頻率50Hz/60Hz的單相交流有功電能的計量。該產品適應電壓范圍寬、可靠性高、壽命長、精度高、功耗低，并且具有防竊電等功能。其采用導軌式結構設計，體積小、安裝方便，采用標準的35mm導軌安裝接口國際通用?？蓮V泛應用于城市、農村或工廠企業的單相電能計量和集中式安裝。

功能特點：

1、計量功能：電量，電流，電壓，功率等功能。

2、采用高品質計度器顯示累計電量(6+1位)，顯示清晰鮮艷直讀性好。

3、電能計量脈沖發光二極管指示(紅)。

4、采用光電隔離的無源脈沖輸出接口，方便校表及脈沖數據采集。

5、采用高品質長壽命電子器件，寬負荷，過載能力強，精度高，低功耗，誤差曲線平直，長期工作不需調校。

6、良好的防潛動邏輯設計，當電壓回路加115%的參比電壓，電流回路無電流時，電能表無脈沖輸出。

7、具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

技術規格：

◆ 電壓：220V/230V±20%

◆ 頻率：50Hz，60Hz

◆ 等級：1.0級

◆ 電流規格5(60)A

◆ 電壓回路功耗：≤2.0W，5VA

◆ 電流回路功耗：≤1VA(Ib)

◆ 正常工作溫度：-15℃ ～+55℃

◆ 存貯運輸溫度：-25℃ 、+70℃

◆ 環境濕度：≤85%

◆ 產品壽命：大于10年

◆ 外型尺寸：93mm×38mm×53mm

◆ 重量：約0.16KG

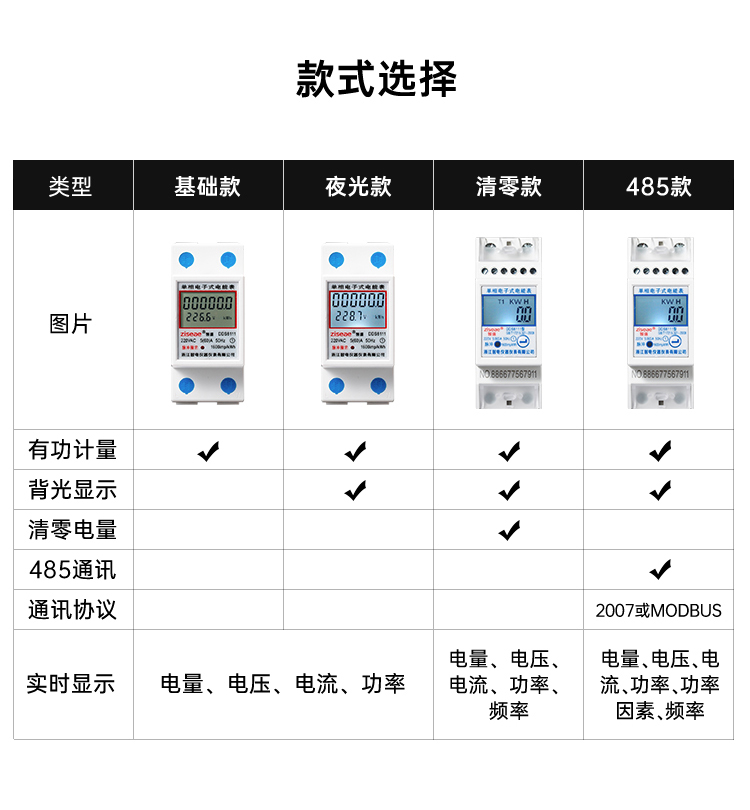

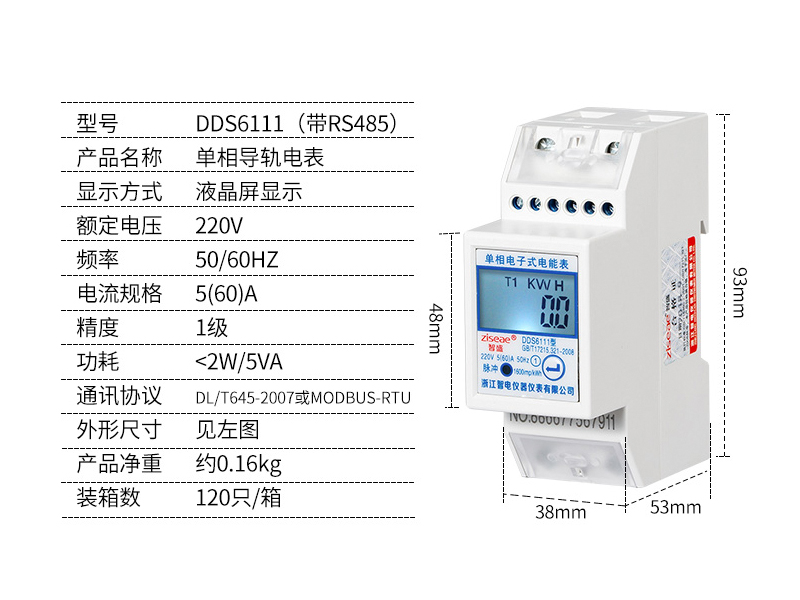

產品參數：

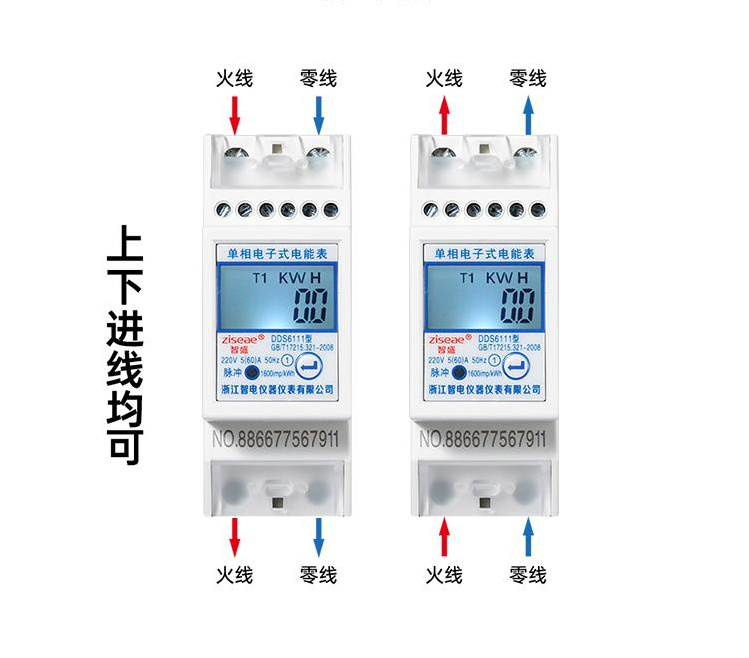

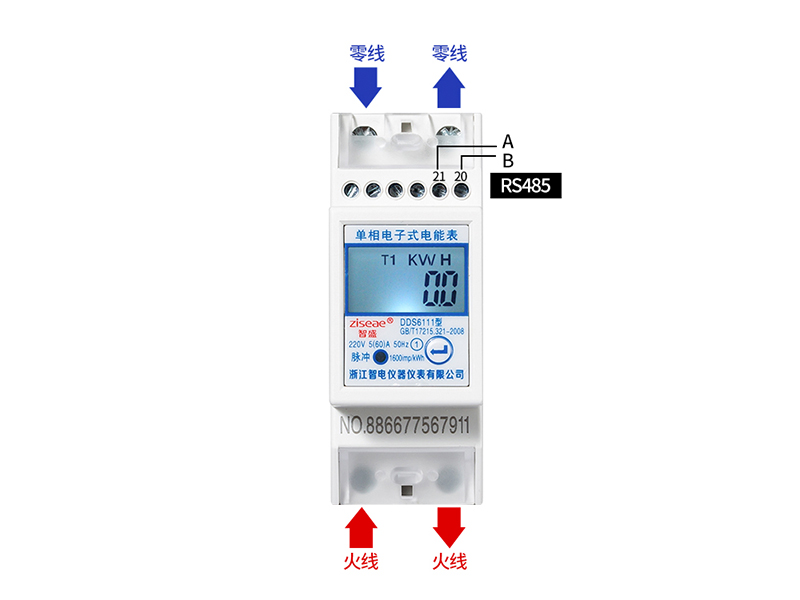

接線方式：
